一 儀器設計總說明
本方案在線氣相色譜儀基于儀盟科技國際領先的頂尖氣相色譜技術，成熟的石化行業技術方案和實踐經驗，符合行業和國際上對于石腦油產品質量檢測和控制的分析技術及儀器配置要求，能夠充分滿足本分析項目的技術要求和日常分析頻次，同時進行儀器配置的優化處理，能夠大限度的提高儀器使用率，能夠保證樣品分析工作的持續性和可靠性。

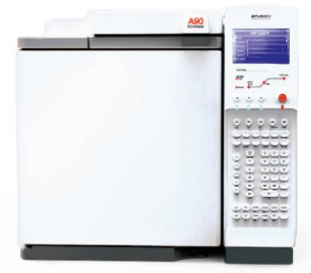

氣相色譜儀外觀圖
為了保證高水平的產品質量和性能，ECHROM采購，嚴選各部件的供應商(Parker、Honeywell、TEXAS INSTRUMENTS、DUPONT、molex等)，從而確保儀器的優良性能。
作為領先的氣相色譜技術開發商，ECHROM秉持專注、高效、創新精神，始終保持氣相色譜行業領導者地位。擁有7項專利，應邀參加“實驗室氣相色譜儀”標準修訂，第一起草人參與“氣相色譜檢測器”國標制訂，成為全國氣體標準委員會成員，入圍質檢局采購名錄。
二 儀盟儀器氣相色譜儀外觀及方案應用中的優勢
氣相色譜儀外觀圖
2.1 主要優勢特點：
全套自動電子流量/壓力控制模塊（EPC）控制所有氣路
精確到0.01psi的壓力控制精度(Parker電磁閥,Honeywell傳感器)
網絡化數據通訊及遠程控制系統
行業領先的檢測器設計 （高靈敏度、穩定性、全進口核心部件）
各種閥配置滿足氣體分析（全進口頂尖品牌）
微氣路切割技術實現多位色譜及反吹功能
微通道氣路集成板 （Stainless steel bonded plate）
自動溫度/壓力補償確保流量的準確度
全部漢化的鍵盤和軟件操作界面
精密的程序升溫柱箱溫度控制
極高的分析結果重復精度
強大的自檢及報錯功能
可實現序列自動運行
三 石腦油PONA氣相色譜分析技術方案
3.1 方案說明
1、試驗方法的選擇
產品標準規定SH/T0714 -2002石腦油中單體烴組成測定法（毛細管氣相色譜法）來分析, SH/T0714 -2002石腦油中單體烴組成測定法（毛細管氣相色譜法）能分析鏈烷烴、烯烴、環烷烴和芳烴含量。
2、SH/T0714 -2002石腦油中單體烴組成測定法（毛細管氣相色譜法）測定
2.1 實驗原理
氣相色譜法測定汽油單體烴、族組成就是將汽油注入調整好的裝有高效毛細管的氣相色譜儀中, 經氣化分流, 部分試樣隨載氣通過特殊規格和要求的的石英毛細管柱, 在程序升溫條件下使各組分分離成單個色譜峰, 用氫火焰檢測器對相繼流出的各組分檢測, 經色譜數據分析處理系統及專用分析軟件分析處理, 采用歸一化法定量, 測出石腦油中各單體烴、總烷烴、總環烷烴、總芳烴的百分含量。
2.2 儀器與材料
ECHROM儀盟科技A90全自動電子流量氣路控制（EPC）氣相色譜儀，氫火焰離子化檢測器(FID)； 毛細管色譜柱(50m×0.21mm×0.5μm毛細管色譜柱)；色譜數據工作站；北京石科院?jiǎn)误w烴數據處理軟件；ALS液體自動進樣器或10uL進樣針。
2.3 色譜分析條件

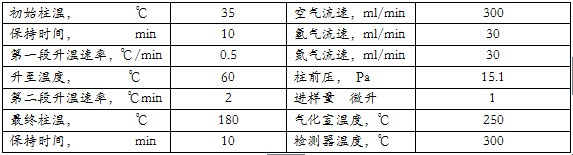

毛細管氣相色譜測定石腦油單體烴組成分析條件（參考）
2.4 毛細管氣相色譜測定石腦油單體烴組成譜圖及結果

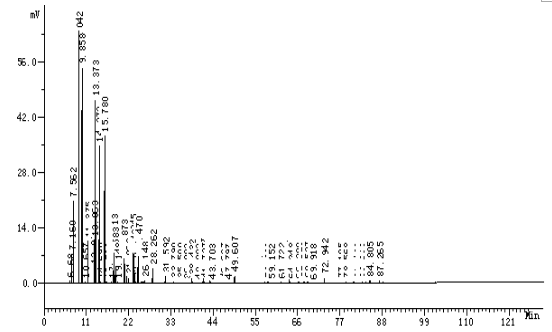

毛細管氣相色譜測定石腦油單體烴組成譜圖

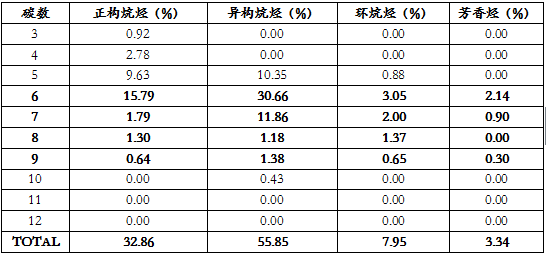

石腦油族組成分析結果（參考）
通過運用分析軟件判峰，72個色譜峰識別率達到98.5%（按重量百分?jǐn)?shù)計），完全達到石腦油烴類族組成的分析要求。
3.2 分析過程
由于石腦油的單體烴組分多達72個（含量小于0.07%的小峰忽略），若采用標準物定性，所需標準物多，很多標準物很難買到，分析成本高；如果采用標準譜圖靠手工計算，過程相對繁瑣，結果不夠準確，因此我們通過使用全EPC控制的氣路流量/壓力控制的GC分析系統，精確控制GC氣路系統的壓力/流量，保證柱前壓控制精度達到0.01psi，確保樣品目標成分的保留時間等參數的精確性和重復性，結合化工研究院PONA分析專用軟件及工廠工序的實際情況，我們采用部分色譜標準物、保留時間與PONA分析軟件定性相結合的方法來進行單體烴組分的識別，以面積歸一法定量各組分含量。
