氣相色譜儀也是由多部分組合而成，少了哪一部分，氣相色譜儀都是無法正常工作的。氣相色譜主要由氣路系統、進樣系統、柱分離系統、溫控系統、檢測系統和記錄系統等部分組成組分能否分離，色譜柱是關鍵，它是色譜儀的“心臟”；分離后的組分能否產生信號則取決于檢測器的性能和種類，它是色譜儀的“眼睛”。磐諾氣相色譜儀今天來說說氣路系統的具體構成。

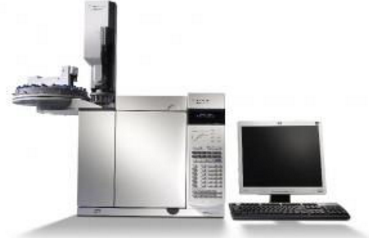

氣相色譜儀
氣路系統是為獲得純凈、流速穩定的載氣。包括壓力計、流量計及氣體化裝置。載氣從起源鋼瓶出來后依次經過減壓閥、凈氣閥、氣流調節閥、轉子流量計、氣化室、色譜柱、檢測器，然后放空。
載氣：要求化學惰性，不與有關物質反應。載氣的選擇除了要求考慮對柱效的影響外，還要與分析對象和所用的檢測器相配。常用的載氣有氫氣、氮?dú)狻⒑狻?/span>
凈化器：多為分子篩和活性碳管的串聯，可除去水、氧氣以及其它雜質。
壓力表：多為兩級壓力指示。第一級為鋼瓶壓力，總是高于常壓（填充柱要求為10～50 psi；開口毛細管柱為1～25 psi)；第二級為柱頭壓力指示。
流量計：在柱頭前使用轉子流量計，但不太準確。通常在柱后，以皂膜流量計測流速。許多現代儀器裝置有電子流量計，并以計算機控制其流速保持不變。
